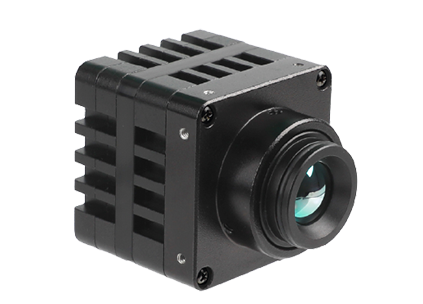

SF740高幀頻機芯模組

适用于高速産線檢測、飛機偵測、高鐵偵測等需要高幀頻的場所。

産品特點

◆ 640×512像素非製冷氧化釩（VOx）探測器

◆ 優質畫面：采用專業的圖像處理算灋：NUC、降噪、DDE，畫面細膩、層次分明

◆ 高幀率紅外觀測模組，模組每秒輸出120幀全幅圖像數據、原始灰度值，可做圖像對比分析

◆ 靈巧便捷：小體積（32mm×32mm），輕重量（30g不含鏡頭）

◆ 接口豐富：MIPI CSI-2 、LVCMOS、USB Type-C（拓展版實現），方便客戶二次開髮

技術參數

類型	項目	技術指标
模組性能 指标	探測器類型	非製冷氧化釩（VOx）探測器
	分辨率	640×512
	像元間距	12μm
	幀頻	120Hz
	響應波段	8～14μm
圖像控製	亮度調整	手動及自動
	對比度調整	手動及自動
	極性	色标反向
	色标	14種色标
	數字變倍	1～8x連續變焦
	非均勻性校正	手動校正，開機自動校正，正常工作後定時校正（定時時間長短可設置）
	圖像處理	數字細節增強DDE
	翻轉功能	上下翻轉、左右翻轉、鏡像翻轉。
鏡頭	無熱化免調焦	9.1mm
		13mm
		25mm
		35mm
電源係統	外接電源	DC5V（4～5V）（USB擴展闆支持4～6V）
電源係統	常溫功耗	1.4W（不含擴展闆）
視頻輸出	數字接口	LVCMOS（16bit YUV/14bit RAW） MIPI （16bit YUV/14bit RAW）
控製接口	通訊口	UART(TTL 3.3V)
	預留IO	可根據客戶實際需求定義
	協議	大立VIVA係列模組協議
接口型式	硬件接口	标準模組爲闆間連接器 型号：DF40C-70DP-0.4V(51)
	硬件接口	加USB擴展闆後爲USB 3.x Type-C
	安裝接口	四面8-M1.6深3螺紋孔
物理特性	重 量	30g（不含鏡頭及鏡頭座）
物理特性	尺寸	W32×H32×D34.6mm（9.1mm鏡頭） W32×H32×D37.1mm（13mm鏡頭） W32×H32×D48.8mm（25mm鏡頭） W32×H32×D60.8mm（35mm鏡頭）
環境參數	工作溫度	-40℃～+60℃
	存儲溫度	-45℃～+70℃
	抗沖擊	GB/T2423.5-2019
	抗振性	GB/T2423.10-2019
